大輪單板起重鉗的結構說明

在鋼板吊具的吊鉗系列中，水平吊運鋼板的夾鉗有一種型號為大輪單板起重鉗，它和雙板吊鉗類似，和其他普通夾鉗區別在于不是通過鉗舌、鉗體咬合來吊起鋼板的，其本身結構更像一個很寬的鉤子。和雙板起重鉗相比，連板銷軸位置比較大，設計有兩個銷軸的大小，所以又叫做大輪。

那么，這種吊鉗具體結構是什么？

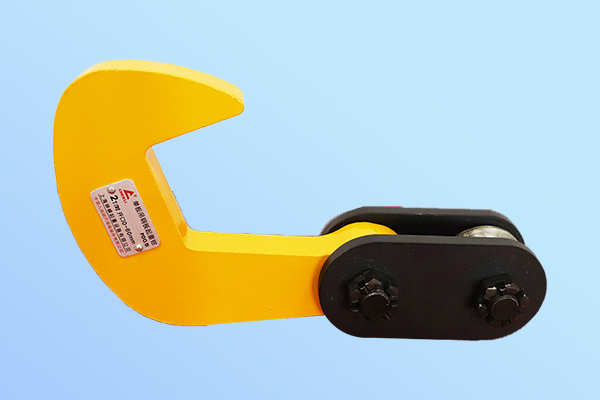

1.從上圖也可看出，整個鉗板類似吊鉤，鉤尖是被磨平的不會傷到被吊物，除了鉗板之外黑色的位置叫連板，有兩個大小不一樣的銷軸，由開口銷、開口螺母、護板組成，護板可以保護到滾輪和開口螺母。

2.兩個銷軸固定的是兩個滾輪，下邊的和鉗板連接方便轉動單板起重鉗來吊起重物。上方的滾輪是為了和鋼絲繩連接也就是吊環一樣的作用，通過配套平衡梁讓整個組合索具完成吊運工作。

3.為了解決滾輪和鉗板的間隙較大問題，結構做了優化，因為間隙會導致鋼絲繩出現打彎、打卷的情況，所以經過調整后消除了這種現象，也避免了滾輪軸和開口鉗的磕碰。

該類型的吊鉗每次吊起一塊鋼板，需要成對四只組合使用，能夠自動完成脫鉤無需手動拆卸。
