PDQ型單板起重鉗與QS型雙板起重鉗使用、維護保養要求

作者：辰力小編????來源：辰力鋼板起重鉗官網???發布時間：2020-05-28 08:55:54????瀏覽量：275

1 產品性能特點

1.1 PDQ型單板起重鉗（以下簡稱單板鉗）與QS型雙板起重鉗（以下簡稱雙板鉗），采用低合金高強度結構鋼制造并熱處理而成。

1.2 單板鉗與雙板鉗試驗載荷為2倍極限工作載荷，破斷載荷為4倍極限工作載荷。

1.3 單板鉗與雙板鉗只適用于厚鋼板和多層鋼板的水平吊運。

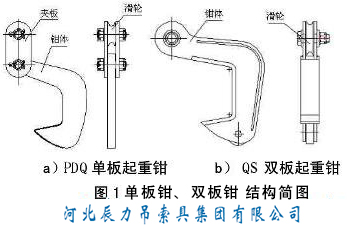

2 結構簡圖見圖1

3 吊裝形式

3.1 單板鉗與雙板鉗適用于厚鋼板和多層鋼板的水平吊運，安裝方法見圖2，兩個單板鉗或雙板鉗必須用一根鋼絲繩繞過滑輪，起吊鋼絲繩的兩頭。

3.2 單板鉗與雙板鉗起吊鋼板時，必須與橫梁配套使用，其中α在（45-90）°之間，β在（0-15）°之間。橫梁的有效長度應不小于鋼板長的1/3。單板鉗或雙板鉗兩只試驗為額定載荷，四只為一組吊裝作業，吊運過程中，鋼板應保持水平見圖3。

4 使用方法和注意事項

4.1 當夾角α大于60°時，（因為額定載荷規定在60°角），允許的***大起重量=額載×表1中的折合系數。

表1 折合系數
頂部夾角α	0°～60°	70°	80°	90°
折合系數	1	0.9	0.8	0.7

4.2 如圖4所示，不允許在被吊鋼板上面疊加一塊小鋼板。

4.3 起吊過程中，嚴禁吊運的鋼板受到碰撞和沖擊。

4.4 吊運過程應盡量平穩，下面嚴禁站人或物品上面通過。

4.5 每次使用前后均應檢查各部位有無異常情況，如焊縫裂紋、孔或軸變形，轉動部位劃傷、銹蝕，鉗牙損壞等。

4.6 標識丟失后應及時補上，避免用錯。

4.7 存放地點應防止生銹及對單板鉗或雙板鉗漆表面的損壞。

4.8 長期不用時應在各活動部位涂以油脂，其余部位涂漆。

5 報廢標準

出現下列情況之一，應更換部件或報廢

5.1 鉗口變形達到原開口度的2.5％時，應更換部件或報廢；

5.2 鉗軸的磨損量或變形量達到原直徑的2.5%時，應更換部件或報廢；

5.3 鉗軸孔的磨損量達到原尺寸的5%時，應更換部件或報廢；

5.4 單板鉗與雙板鉗整體活動不靈活，經過各滑動部位加潤滑油后仍然不靈活時，應更換部件或報廢。
